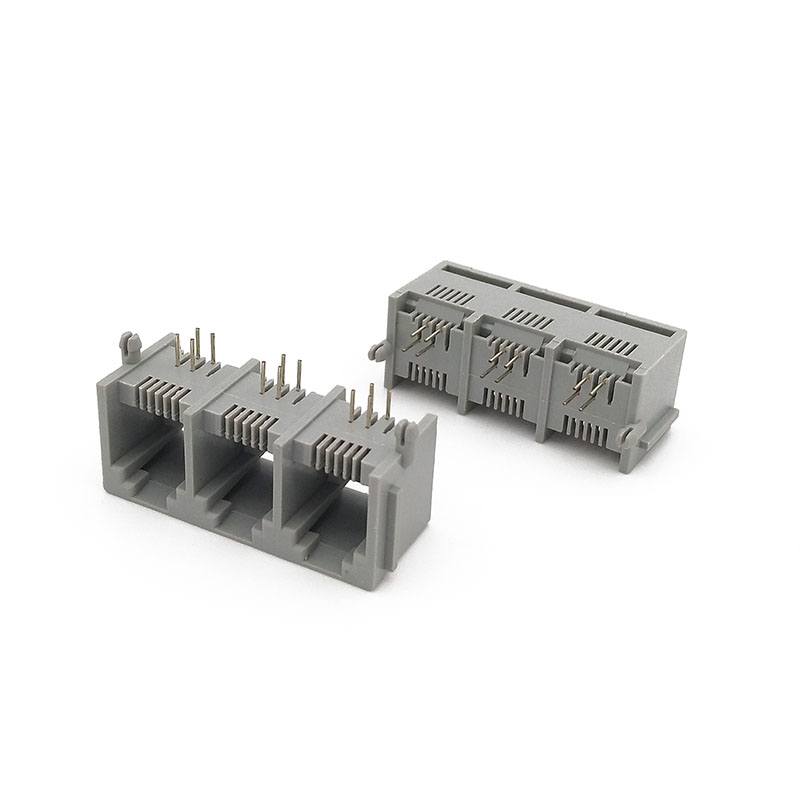

RJ45/RJ11 SERIES JACK PRODUCT SPECIFICATION
ELECTRICAL
CURRENT RATING： 1.5 AMPS
VOLTAGE RATING： 125 V AC
INSULATION RESISTANCE： 1000 MΩ Min. @ 500V DC EIA-364-21C
WITHSTAND VOLTAGE： 1000 V AC OR 1500V DC RMS @ 0.5mA 50 Hz / 60 Hz 1 Minute EIA-364-20B
CONTACT RESISTANCE： 1XN ROUND PIN 35 mΩ Max.（ ）1XN FLAT PIN 45 mΩMax.（ ）
2XN ROUND PIN 40 mΩ Max.（ ）2XN FLAT PIN 50 mΩMax.（ ） EIA-364-23
MECHANICAL
MATING/UNMATING FORCE：22N / 2.27kg Max. EIA-364-13B
RETENTION STRENGTH：57.83N Min.（ ） EIA-364-98 ; 30N Min. （ ）
DURABILITY： 750 MATING/UNMATING CYCLES Min.
ENVIRONMENTAL
OPERATION TEMPERATURE：-40℃~+85℃ ( ) -20℃~+70℃ ( )
STORAGE TEMPERATURE： -10℃~+40℃ RELATIVE HUMIDITY<80%
MATERIAL
HOUSING：PBT（ ）PA46（ ）PA66（ ）ABS（ ）PC（ ）,（ ） , UL94V-0 OR UL94V-2
TERMINAL： DIAMETER 0.46mm（ ），THICKNESS 0.35mm（ ） PHOSPHOR BRONZE,
SELECTIVE GOLD PLATING OVER NICKEL
GOLD PLATING： Fu inch （ ） G/F inch（ ） 3u inch（ ） 6u inch（ ）
15u inch（ ） 30u inch（ ） 50u inch（ ）
注：“括号部分为可选项”！
